Принцип действия.
Защитный клапан UDI-АКВАСТОП, встроенный в моноблок, реагирует на резкое падение давления и перекрывает поток воды в случае аварийной ситуации повреждения наливного шланга стиральной/посудомоечной машины.
Конструкция клапана и жесткость пружины разработаны таким образом, чтобы UDI АКВАСТОП перекрывал подачу воды в наливной шланг в случае аварийной ситуации, включая:
- срыв шланг с концевого ниппеля в месте опрессовки
- образование трещин и поломка резьбовых фитингов, сопровождающее срывом шланга
- вздувание и лопание шланга
- порез шланга
- повреждение шланга домашними животными.
При этом, клапан позволяет стиральной машине забирать воду, необходимую для стирки.
Характеристики.
Кран угловой с защитным устройством UDI-АКВАСТОП предназначен для монтажа к холодной и горячей воде (до 95оС).
Рабочее давление: от 2 до 10 атм. (нормативное рабочее давление в водосети: 4-6 атм.).
Расход воды при срабатывании: 10-12 литров/мин.
Соединения: 1/2" - 3/4”, наружная-наружная резьба.

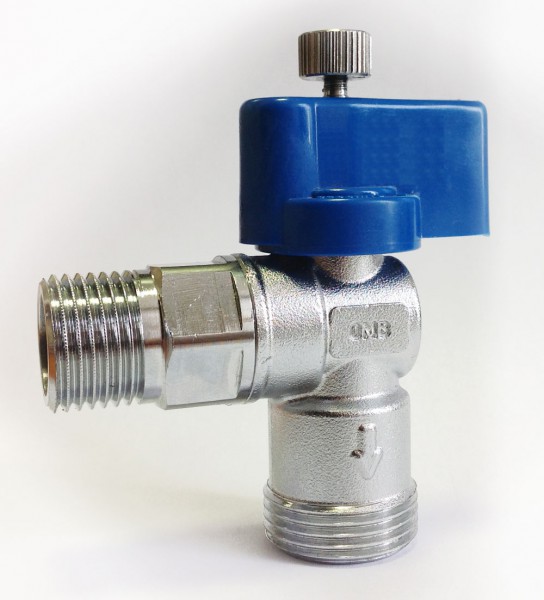

Направление потока воды указано стрелкой на корпусе моноблока: от наружной резьбы 1/2" к наружной резьбе 3/4".
Для удобства монтажа моноблока со стороны наружной резьбы 1/2" имеется захват под ключ на 22 мм.
На корпус моноблока наносится оригинальная маркировка:

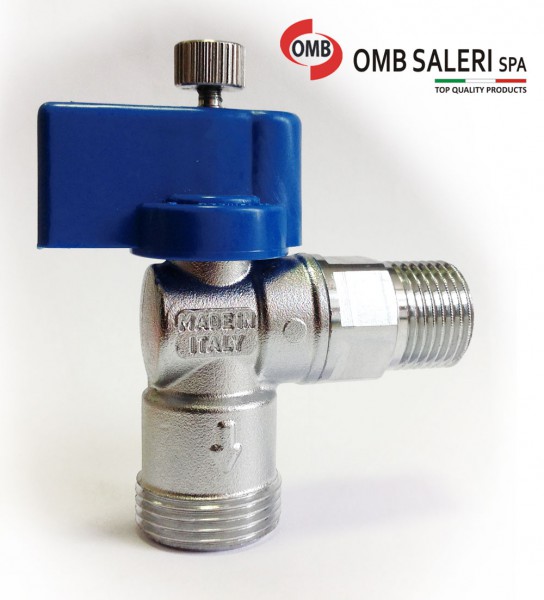

- с лицевой стороны наносится фраза "MADE IN ITALY" и указывается направление потока воды;
- с оборотной стороны наносится название производителя - "OMB" и также указывается направление потока воды.
Отличительной особенностью конструкции данного моноблока является внешняя система перезарядки защитной функции, выполненная в виде винта, открывающего доступ воздуха и сбрасывающего давление на клапан. Таким образом, перезарядка защитной функции не требует демонтажа крана, не требует дополнительных ключей или инструментов - достаточно вручную открыть и закрыть винт.

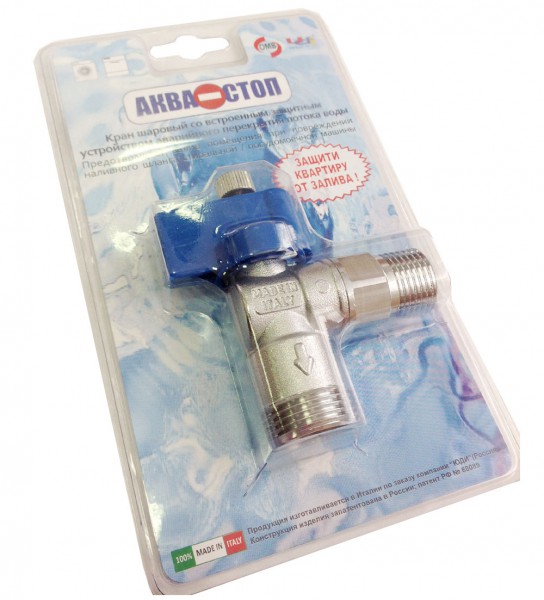

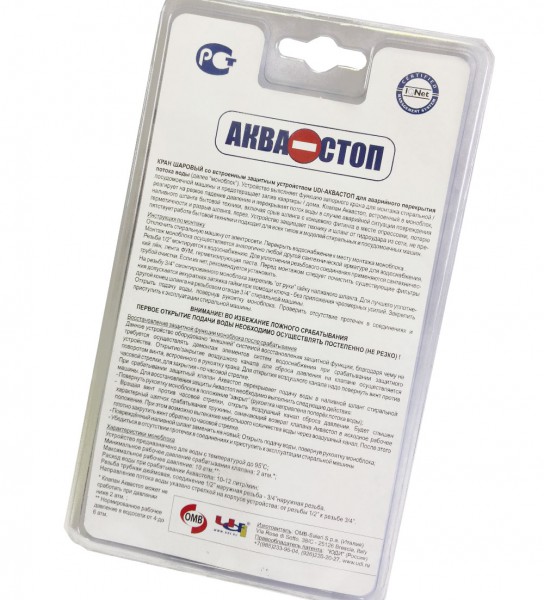

Комплектация изделия: индивидуальная блистерная упаковка (блистер запаянный, открыть/закрыть невозможно), картонный вкладыш с информацией и инструкцией по монтажу на русском языке.
Изделие запатентовано. Патент РФ №68089.
Порядок монтажа моноблока "угловой кран + защитное устройство UDI-АКВАСТОП".
1) Отключить стиральную машину от электросети. Перекрыть водоснабжение к участку трубопровода, где будет установлен моноблок.
2) Повернуть рукоятку моноблока в положение “закрыто”, то есть перпендикулярно отводу с наружной резьбой 1/2" (ручка упакованного в блистер моноблока находится в положении "открыто"). Исходное положение винта сброса давления на защитном клапане - в положении "закрыто".
3) Монтаж устройства осуществляется аналогично любой другой сантехнической арматуре для водоснабжения. Для уплотнения резьбовых соединений применяется сантехнический лён, лента ФУМ, герметизирующая паста. Перед монтажом следует почистить существующие фильтры грубой очистки. Если их нет, рекомендуется установить.
4) На резьбу 3/4” смонтированного моноблока закрепить “от руки” гайку наливного шланга. Для лучшего уплотнения допускается аккуратная затяжка гайки при помощи ключа - без приложения чрезмерных усилий.
5) Закрепить другой конец шланга на резьбовом отводе 3/4” стиральной машины.
6) Открыть подачу воды, повернув рукоятку моноблока. Проверить отсутствие протечек в соединениях и приступить к эксплуатации стиральной машины.
ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ЛОЖНОГО СРАБАТЫВАНИЯ
ПЕРВОЕ ОТКРЫТИЕ ПОДАЧИ ВОДЫ НЕОБХОДИМО
ОСУЩЕСТВЛЯТЬ ПОСТЕПЕННО (НЕ РЕЗКО) !
Восстановление (перезарядка) защитной функции моноблока "угловой кран + защитное устройство UDI-АКВАСТОП" после срабатывания.

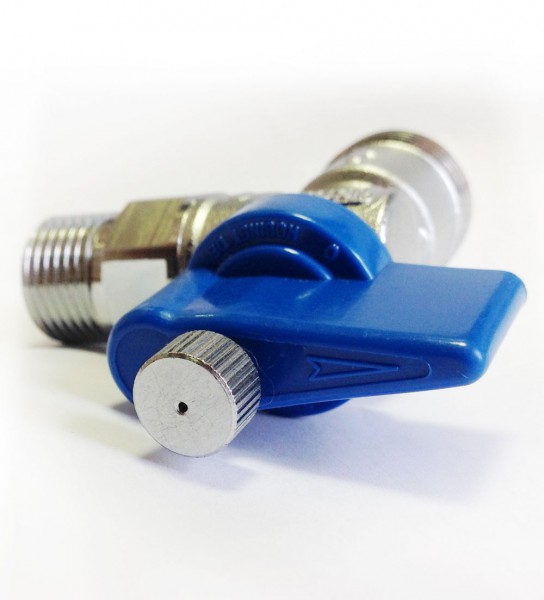

Данное устройство оборудовано “внешней” системой восстановления защитной функции, благодаря чему не требуется осуществлять демонтаж элементов систем водоснабжения при срабатывании защитного устройства. Открытие/закрытие воздушного канала для сброса давления на клапане осуществляется поворотом винта, встроенного в рукоятку крана. Для открытия воздушного канала надо повернуть винт против часовой стрелки, для закрытия - по часовой стрелке.
При срабатывании защитный клапан Аквастоп перекрывает подачу воды в наливной шланг стиральной машины. Для восстановления защиты Аквастоп необходимо выполнить следующие действия:
- Повернуть рукоятку моноблока в положение “закрыт” (рукоятка направлена поперёк потока воды);
- Вращая винт против часовой стрелки, открыть воздушный канал сброса давления. Будет слышен характерный щелчок срабатывания пружины, означающий возврат клапана Аквастоп в исходное рабочее положение. При этом возможно вытекание небольшого количества воды через воздушный канал. После этого плотно закрутить винт обратно по часовой стрелке.
- Повреждённый наливной шланг заменить на новый; Открыть подачу воды, повернув рукоятку моноблока;
- Убедиться в отсутствии протечек в соединениях и приступить к эксплуатации стиральной машины
Материалы.
Корпус крана и резьбовая муфта: латунь CW617N, обработан пескоструйным способом (матовый), гальванически хромирован.
Уплотнительное кольцо резьбовой муфты: резина NBR.
Шток: латунь CW614N (деталь вставляется изнутри корпуса).
Уплотнительное кольцо штока: резина NBR. Шток уплотняется 2 кольцами.
Шар: латунь CW617N, полированный (алмазная шлифовка), хромированный.
Посадочное кольцо (седло) шара (2 шт): политетрафторэтил (PTFE) - фторопласт.
Ручка: ударопрочный ABS пластик, цвет - синий. Форма ручки - "широкий флажок".
Винт сброса давления: нержавеющая сталь.
Защитный клапан UDI-АКВАСТОП: латунь CW614N.
Заглушка: нержавеющая сталь.
Уплотнительные кольца клапана и заглушки: резина NBR.
Пружина: нержавеющая сталь.
