Дифавтомат – это сокращённое наименование дифференциального автомата, средства защиты человека от поражения электрическим током. Дифавтоматы также выполняют функцию защиты электрических сетей от перегрузок, предотвращают короткие замыкания. Ещё совсем недавно дифавтомат представлял собой довольно громоздкую конструкцию, разместить которую в обычном домашнем щитке было достаточно сложно. Современные дифавтоматы гораздо компактнее, при том что их технические характеристики остались прежними и даже усовершенствовались. Принцип работы дифавтомата довольно прост: когда он включён, в нормальном режиме, через образованную в нём силовую цепь течёт электрический ток. Если человек прикасается к открытым частям электропроводки, уровень утечки тока принимает не нулевое значение, в этот момент дифавтомат размыкает цепь и подача тока прекращается. Дифавтоматы обычно устанавливают для защиты одиночного потребителя. Недостатками этого средства электрической защиты является невозможность установить причины его отключения, упрощённая схема гашения дуги, а также сложность конструкции, а значит, дороговизна изделия.
Производитель: DIN Elektro Kraft - европейская промышленно-финансовая группа (произведено в Китае). Информация о товаре взята с сайта компании-производителя.
Технические характеристики.
Соответствие стандартам: ГОСТ Р 51327.1-99, НПБ 243-97. Число полюсов: 2. Номинальное напряжение переменного тока однофазных устройств: 230. Номинальное напряжение переменного тока трехфазных устройств: 400. Ряд номинальных токов In, A: 16. Ряд номинальных отключающих дифференциальных токов IΔn, mA: 30. Номинальный не отключающий дифференциальный ток IΔno, mA: 0.5 IΔn (5, 15, 50). Номинальная наибольшая включающая/отключающая способность Inc, A: 4500. Номинальная включающая и отключающая способность Im, A: 500. Время отключения (срабатывания) при IΔn, мс: Δ100. Тип дифференциального расцепителя: АС. Коммутационная износостойкость, циклов, не менее: 2000. Степень защиты: IP20. Сечение подключаемого провода, мм2: 1 - 25.
Маркировка продукции. Комментарии.
1. Номинальный ток - величина тока в амперах (А), который аппарат может проводить в продолжительном режиме работы.
2. оминальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
3. Число полюсов - ДИФ-102 исполнен в виде 1+N и разрывает только фазный проводник и нейтраль.
4. Ток утечки - это величина тока в миллиамперах (мА), при появлении которой в цепи дифавтомат ее отключает. Т.е. чем этот параметр меньше, тем аппарат чувствительнее. Дифавтоматы на 10 и 30мА служат для защиты человека от поражения электрическим током, а модели с током утечки 100 и 300мА защищают от пожара при утечках тока.
5. Номинальное напряжение - напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях.

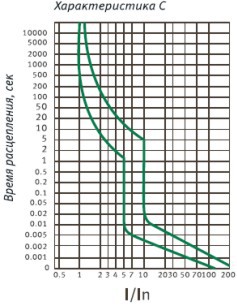

6. Кривая отключения - отражает порог срабатывания при защите от короткого замыкания. Кривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Применяются для стандартной защиты цепей розеток и освещения.
7. Класс - либо АС - либо А . Аппараты класса АС защищают только от синусоидальных переменных токов утечки, класса А - как от синусоидальных, так и от пульсирующих постоянных токов утечки. Они возникают в цепи, где есть электронная техника - компьютеры, телевизоры, DVD-плееры - т.к. эти приборы обладают импульсными источниками питания.
