Аббревиатура УЗО обозначает устройство защитного отключения электрического тока. Это механический аппарат, основная задача которого – вызывать размыкание контактов при превышении во время эксплуатации заданных параметров. УЗО предназначен для обеспечения безопасности человека, предотвращения пожаров и поражений электрическим током. При некачественных или изношенных электрических сетях применение УЗО является не только оправданным, но и просто необходимым. Сейчас всё большее распространение получают комбинированные УЗО, включающие дополнительную защиту от сверхтоков. УЗО повышенной чувствительности способны защитить человека от поражения электрическим током даже при прикосновении к открытой проводке или другому источнику тока. УЗО также предотвращают утечку электрического тока в корпус электроприбора или в землю. С некоторых пор применение УЗО в электрощите в России стало обязательным, о чём содержится специальное требование в Правилах устройства электроустановок. УЗО также встраиваются в бытовую технику, которую предполагается эксплуатировать в условиях повышенной влажности – фены, стиральные машины и т.д.

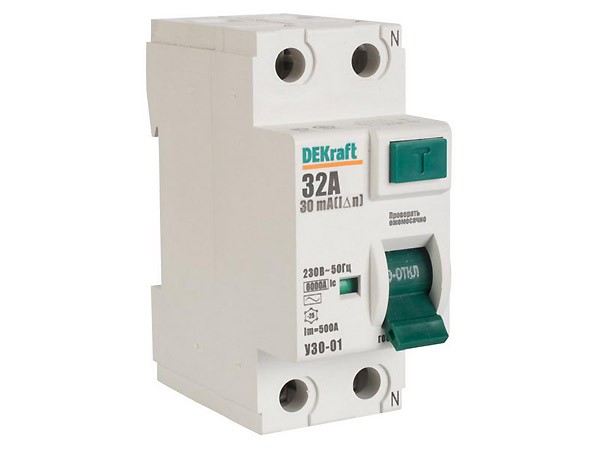

Производитель: DIN Elektro Kraft - европейская промышленно-финансовая группа (произведено в Китае). Информация о товаре взята с сайта компании-производителя.
Технические характеристики.
Соответствие стандартам: ГОСТ Р 51326.1-99, НПБ 243-97. Число полюсов, P: 2. Номинальное напряжение изоляции Ui, В: 500. Номинальное напряжение Un, В: 230/400. Частота сети переменного тока, Гц: 50 (60). Номинальный ток нагрузки In, A: 32. Номинальный отключающий дифференциальный ток (уставка) IΔn, mA: 30. Номинальный неотключающий дифференциальный ток IΔno, mA: 0.5 IΔn (5, 15, 50, 150). Номинальная включающая и отключающая способность Im, A: 500. Номинальный условный ток короткого замыкания (КЗ) Inc, A: 6000. Время отключения (срабатывания):. при IΔn, мс: Δ 100. при 5 IΔn, мс: Δ 40. Механическая износостойкость, циклов В-О, не менее: 2000. Коммутационная износостойкость, циклов В-О, не менее: 1000. Сечение подключаемого провода, мм2: 1 - 25. Степень защиты: IP20. Функциональное исполнение: Электромеханическое, тип АС. Вес, кг: 0.275.
Маркировка продукции. Комментарии.
1. Номинальный ток - величина тока в амперах (А), который аппарат может проводить в продолжительном режиме работы.
2. Класс - либо АС , либо А . УЗО класса АС защищает только от синусоидальных переменных токов утечки, УЗО класса А - как от синусоидальных, так и от пульсирующих токов утечки. Они возникают в цепи, где есть электронная техника - компьютеры, телевизоры, DVD-плееры - т.к. эти приборы обладают импульсными источниками питания.

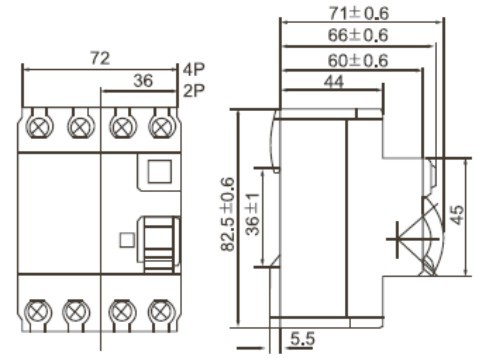

3. Число полюсов - для данного аппарата существует два варианта исполнения - 2Р для использования в однофазных сетях и 4Р для трехфазных сетей.
4. Номинальное напряжение - напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях.
5. Условный ток короткого замыкания. Это величина тока, которую аппарат может выдержать и не прийти в негодность.
6. Ток утечки - это величина тока в миллиамперах (мА), при появлении которой в цепи УЗО ее отключает. Т.е. чем этот параметр меньше, тем аппарат чувствительнее. УЗО на 10 и 30мА служат для защиты человека от поражения электрическим током, а модели с током утечки 100 и 300мА защищают от пожара при утечках тока.
7. Устройство способно работать при температуре -25°С.
