Назначение.

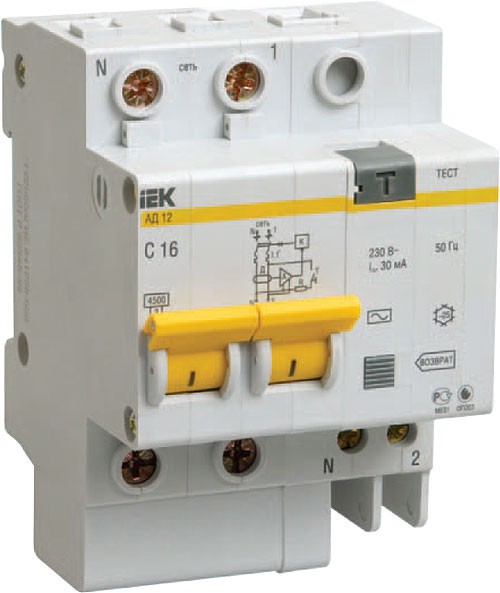

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока. Свыше 50 типоисполнений на 6 номинальных токов. Производитель: "ИЭК" (произведено в Китае). Информация о товаре взята с сайта компании-производителя.
Технические характеристики.
оответствуют стандартам: ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039. Номинальное напряжение частотой 50 Гц, В: 230/400. Номинальный ток In, А: 16. Номинальный отключающий дифференциальный ток IDn,мА: 30. Номинальная отключающая способность, А: 4 500. Рабочая характеристика при наличии дифференциального тока: АС. Время отключения при номинальном дифференциальном токе, мс: ≤40. Число полюсов: 2. Условия эксплуатации: УХЛ4. Степень защиты выключателя: IP 20. Износостойкость, циклов В-О, не менее: 10 000. Максимальное сечение присоединяемых проводов, мм2: вход – 25; выход – 16/25*. Наличие драгоценных металлов (серебро), г/полюс: 0,6÷2,0. Масса (2-полюсный), кг: 0,25. Диапазон рабочих температур, °С: -25 ÷ +40.
Особенности конструкции.
1. Увеличенный размер головки винта с универсальным шлицом
2. Широкий диапазон рабочих температур от –25°С до +50°С
3. Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-29 обеспечивает 4 вида защиты: oт дифференциального тока (тока утечки); от короткого замыкания; от перегрузки
4. Возможность простой самостоятельной установки контактов состояния КС47 и КСВ47.
5. Тест для проверки работоспособности устройства и правильности подключения.
6. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
7. Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
8. Возврат для индикации срабатывания от дифференциального тока.
