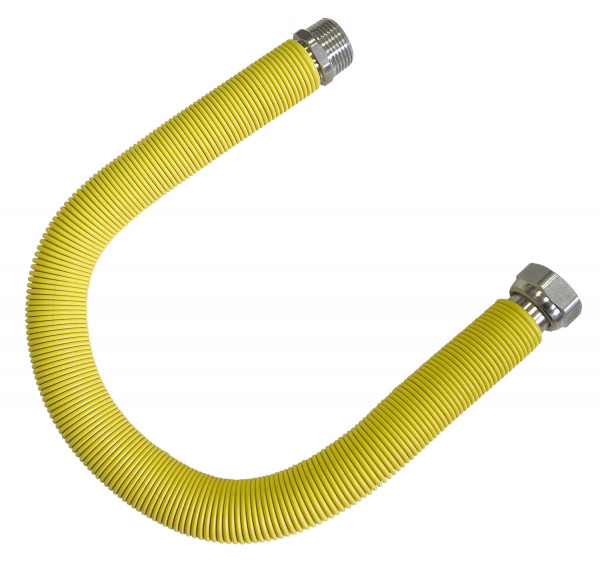

Подводка металлическая "KAS" сильфонного типа с полимерным ПВХ покрытием изготавливается в соответствии с итальянским стандартом UNI 11353:2010 "Гибкие гофрированные шланги из нержавеющей стали для подключения газовых приборов бытового и аналогичного назначения - Требования безопасности" (UNI 11353:2010, "Stainless steel corrugated flexible safety hose assemblies for the connection of gas appliances for domestic and similar uses - Safety requirements"). Стандарт устанавливает требования к конструкции, размерам и методам испытаний гибких труб из нержавеющей стали со сплошными стенками. Распространяется на гибкие шланги, предназначенные для присоединения бытовых приборов бытового и аналогичного назначения, работающих на горючем газе, относящихся к 1-му, 2-му и 3-му семействам, в соответствии с согласно UNI EN 437, с рабочим давлением не более 0,5 бар. Эти трубы можно устанавливать как внутри, так и снаружи помещения, в диапазоне температур (от -20°С до 120°С)
Подводка (шланг) применяется в качестве гибкого элемента для монтажа бытового газопотребляющего оборудования - плит, варочных панелей, котлов, приборов - к природному и сжиженному газу и соответствует Техническому регламенту Таможенного союза "О безопасности аппаратов, работающих на газообразном топливе" (ТР ТС 016/2011).
Каждый сильфонный шланг дополнительно подвергается термическому отжигу (отжиг в печах при температуре 1020 - 1120°C согласно ISO 9328-5) для придания свойства растягиваться примерно на две номинальных длины и "легко фиксировать форму при изгибе". ПОСЛЕ РАСТЯЖЕНИЯ, ШЛАНГ ПОЛНОСТЬЮ СОХРАНЯЕТ СВОИ РАБОЧИИ ХАРАКТЕРИСТИКИ.
Применяемые материалы
Гибкая сильфонная часть шланга: аустенитная нержавеющая сталь AISI 316L. Толщина гофрированной части стали - минимум 0,18 мм. Номинальный диаметр: DN20.

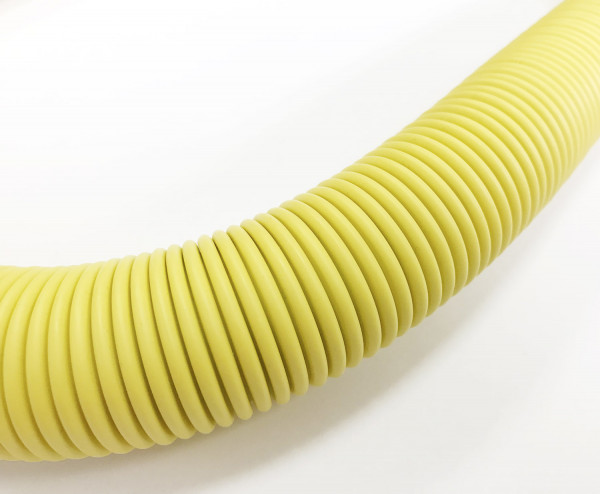

Защитное полимерное покрытие: поливинилхлорид (ПВХ) с добавками, замедляющими процесс горения. Цвет желтый.

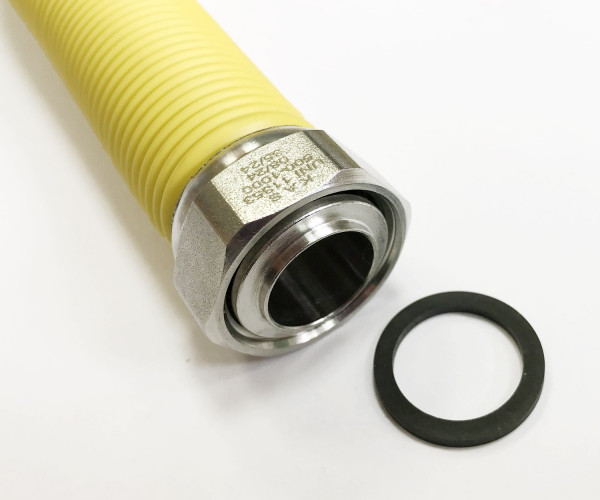

Ниппель под накидную гайку: аустенитная нержавеющая сталь AISI 303. Каждый ниппель имеет захват под ключ размера 21 мм. Ниппель с буртиком для фиксации положения прокладки при монтаже.

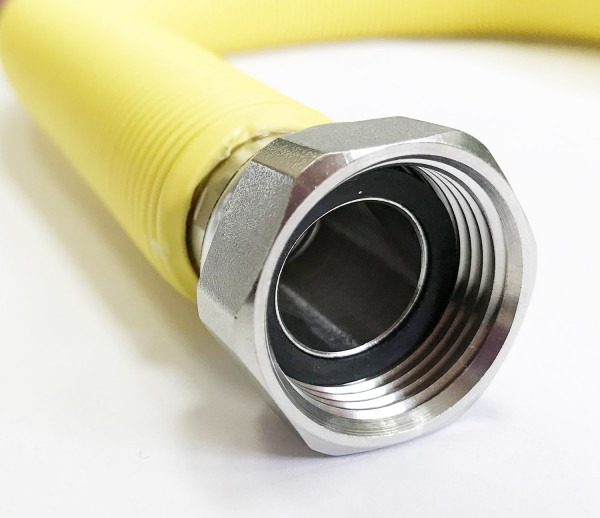

Накидная гайка с резьбой G 3/4”: аустенитная нержавеющая сталь AISI 303. Размер гайки под ключ 30 мм.

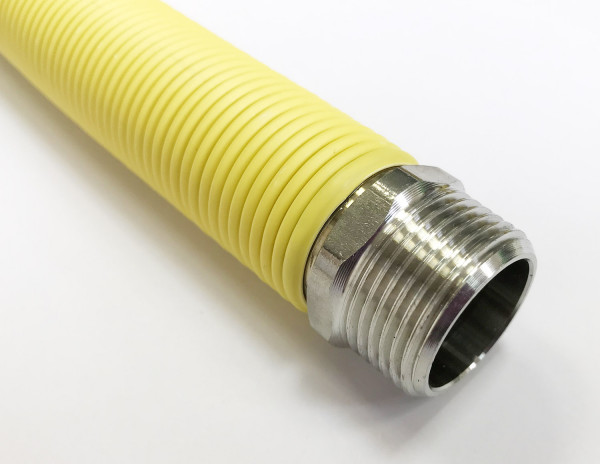

Штуцер с наружной резьбой Rp 3/4": аустенитная нержавеющая сталь AISI 303. Размер гайки под ключ 27 мм.
Прокладки из NBR резины в комплекте (из расчета 1 прокладка на 1 накидную гайку).
Характеристики
Соединения: трубная дюймовая резьба 3/4", гайка/гайка (внутренняя/внутренняя резьба).
Внутренний диаметр шланга: 20,3 мм.
Внутренний диаметр прохода фитингов: штуцера - 20,0 мм, ниппеля под накидную гайку - 16,0 мм.
Наружный диаметр шланга (с учетом ПВХ покрытия): 28,0 мм.
Минимальный радиус изгиба шланга: 30 мм (считается по внутренней образующей).
Вид соединения гибкой части и фитингов: сварка в среде инертного газа (аргон), без доступа кислорода воздуха.
Внешнее полимерное ПВХ-покрытие наносится методом термоусадки. Полимерное покрытие защищает металл шланга от воздействия агрессивных моющих средств и прочих загрязнений, механических повреждений, а также предотвращает контакт шланга с токопроводящими конструкциями, например, с газовым трубопроводом.
Рекомендуемая рабочая температура: до +60°C
Максимальный диапазон температур: от -20°C до +120°C.
Рабочее давление: 0,5 бар
Максимальное внутреннее давление: 10 бар
Маркировка

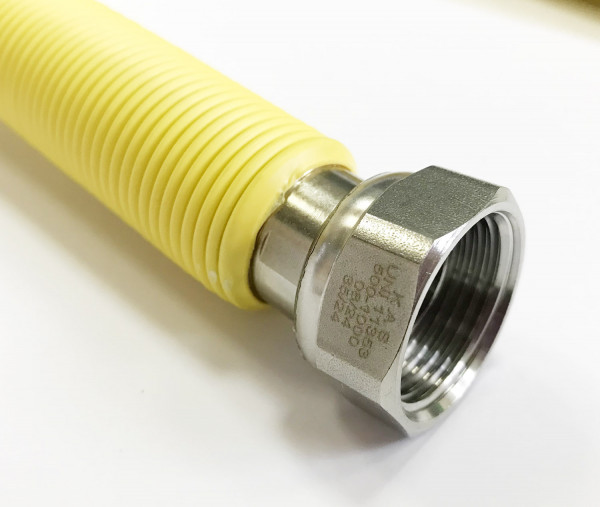

На одной из накидных гаек методом лазерной маркировки наносится информация: "торговая марка ( KAS® ) - стандарт UNI 11353 - длина - неделя/год производства готового изделия".
Средний срок службы подводки
25 лет
Сертификаты
Гибкая металлическая подводка "KAS" сертифицирована следующими организациями:
- TÜV Thüringen, ISO 9001:2015, сертификат № TIC 15 100 85519 от 04/05/2023 ;
- TÜV Thüringen, ISO 27001:2017, сертификат № TIC 15 121 18098 от 28/06/2021 ;
- KIWA, ISO 14001:2015, сертификат № М 11893 от 27/01/2023 ;
- KIWA, ISO 45001:2018, сертификат № М 11894 от 27/01/2023 ;
- KIWA-UNI, Kiwa Cermet Italia S.p.a., сертификат № KIP-089661/01 от 29/09/2015
Оригинальная продукция от официального дилера и импортера продукции торговой марки "KAS" на территории Российской Федерации.
